Trong thế giới công nghệ hiện đại, các loại cảm biến đóng vai trò cực kỳ quan trọng. Chúng giống như giác quan của máy móc, giúp thiết bị tương tác với môi trường xung quanh chúng ta. Một trong những loại cảm biến phổ biến nhất chính là cảm biến siêu âm bạn thường thấy đó. Chúng xuất hiện trong ô tô chúng ta lái, robot hút bụi trong nhà hay các hệ thống tự động hóa. Vậy thực chất cảm biến siêu âm là gì và tại sao nó lại hữu ích đến vậy trong cuộc sống?
Công nghệ này cho phép đo khoảng cách hoặc phát hiện vật cản mà không cần tiếp xúc trực tiếp. Nó dựa trên việc sử dụng sóng âm thanh tần số cao mà tai người không thể nghe thấy được đâu. Bài viết này sẽ đi sâu giải thích cảm biến siêu âm là gì một cách chi tiết và dễ hiểu. Đồng thời khám phá nguyên lý hoạt động cơ bản cùng những ứng dụng thực tế phổ biến của nó. Hiểu rõ về cảm biến này giúp bạn có cái nhìn sâu sắc hơn về công nghệ xung quanh mình.
Giải Thích Chi Tiết: Cảm Biến Siêu Âm Là Gì?
Vậy câu hỏi đầu tiên cần làm rõ là, cảm biến siêu âm là gì? Đây là một thiết bị điện tử có khả năng đo khoảng cách đến một vật thể mục tiêu cụ thể. Nó thực hiện việc đo này bằng cách sử dụng các xung sóng siêu âm (ultrasonic waves) tần số cao. “Siêu âm” có nghĩa là sóng âm thanh có tần số cao hơn ngưỡng nghe của tai người bình thường. Tần số này thường nằm trong khoảng trên 20 kilohertz (kHz), đảm bảo hoạt động không gây tiếng ồn.
Một cảm biến siêu âm điển hình thường bao gồm hai bộ phận chính hoạt động cùng nhau hiệu quả. Bộ phận phát (transmitter) có nhiệm vụ tạo ra và gửi đi các xung siêu âm vào môi trường. Bộ phận thu (receiver) có nhiệm vụ lắng nghe và nhận lại các xung siêu âm bị phản xạ lại. Đôi khi cả hai chức năng này được tích hợp chung trong một bộ phận gọi là transceiver tiện lợi. Chức năng cốt lõi là đo thời gian sóng âm di chuyển đến vật thể và quay trở lại thiết bị.
Phương pháp đo khoảng cách này hoàn toàn không cần tiếp xúc vật lý trực tiếp với đối tượng cần đo. Điều này mang lại nhiều lợi thế so với các phương pháp đo lường truyền thống bằng thước kẻ hay thước dây. Cảm biến siêu âm có thể hoạt động tốt trong nhiều môi trường khác nhau, kể cả bóng tối. Miễn là có môi trường truyền âm (thường là không khí) giữa cảm biến và vật thể mục tiêu đó.
Nguyên Lý Hoạt Động Cốt Lõi Của Cảm Biến Siêu Âm

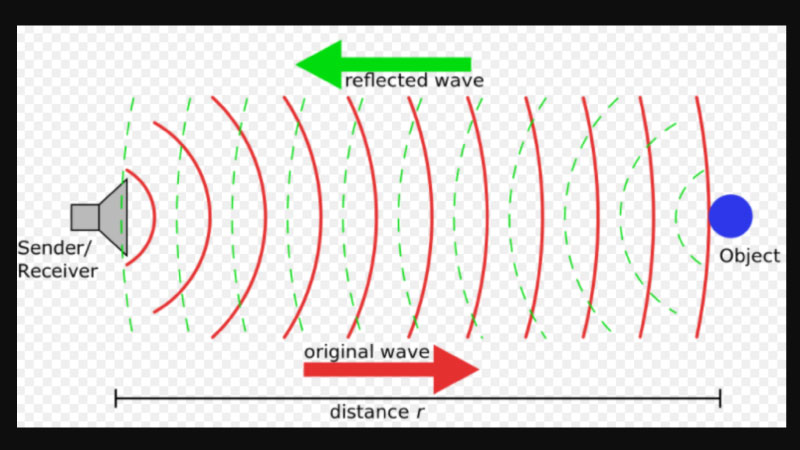

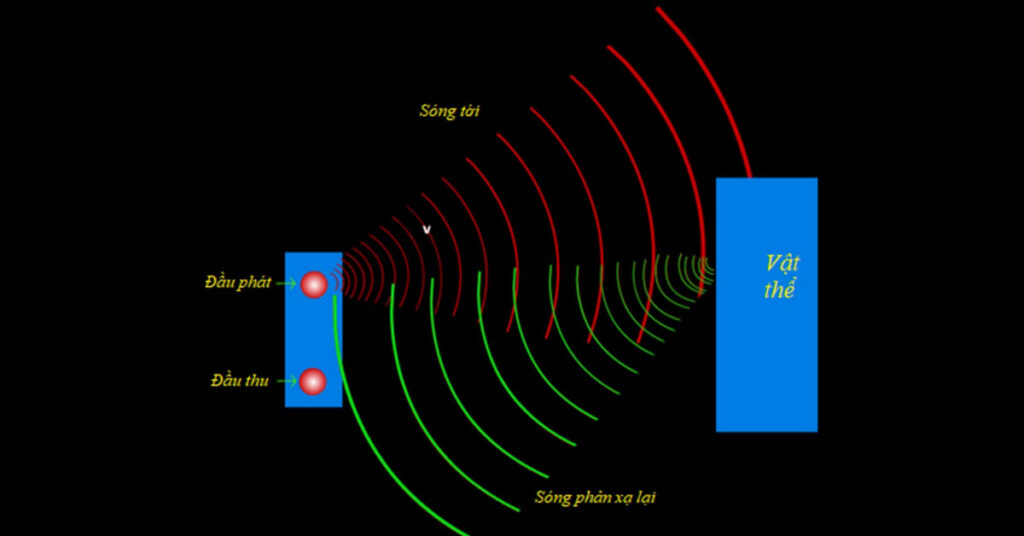

Cảm biến siêu âm hoạt động dựa trên nguyên lý đo thời gian sóng âm truyền trong không khí. Phương pháp này còn được gọi là Thời gian bay, viết tắt là ToF, khá phổ biến hiện nay. Ban đầu, bộ phát sóng của cảm biến tạo ra một loạt xung siêu âm tần số cao. Các xung âm thanh sẽ lan truyền ra môi trường không khí với tốc độ xác định trước đó. Tuy nhiên, nhiệt độ và độ ẩm xung quanh có thể làm ảnh hưởng nhẹ đến tốc độ truyền sóng.
Khi xung siêu âm gặp vật thể trên đường truyền, sóng sẽ bị phản xạ ngược trở về cảm biến. Khả năng phản xạ phụ thuộc vào bề mặt và vật liệu của vật thể bị sóng va chạm. Bộ thu của cảm biến đóng vai trò lắng nghe và phát hiện tín hiệu phản xạ quay về. Thường thì bộ thu là cảm biến áp điện nhạy với sóng siêu âm được truyền từ bộ phát. Mạch điện tử tích hợp bên trong sẽ đo chính xác thời gian sóng truyền đi và quay về.
Thời gian (t) được tính từ lúc sóng âm phát ra đến khi cảm biến nhận lại sóng phản xạ. Từ đó, cảm biến tính khoảng cách (d) theo công thức: d bằng v nhân t chia cho 2. Trong đó v là tốc độ âm thanh trong môi trường không khí tại thời điểm cảm biến hoạt động. Việc chia cho hai là bởi sóng siêu âm đi đến vật và phản xạ quay trở lại. Nhờ vậy, cảm biến siêu âm đo được khoảng cách chính xác với vật thể phía trước mặt nó.
Các Ứng Dụng Phổ Biến Của Cảm Biến Siêu Âm
Nhờ nguyên lý hoạt động đơn giản, hiệu quả và khả năng đo không tiếp xúc tiện lợi. Cảm biến siêu âm được ứng dụng rộng rãi trong rất nhiều lĩnh vực khác nhau của đời sống hiện đại.
1. Đo khoảng cách và Mức chất lỏng/rắn chính xác

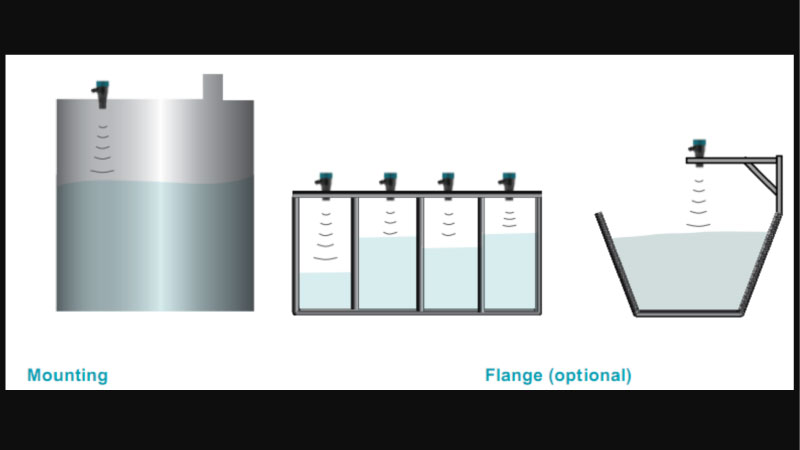

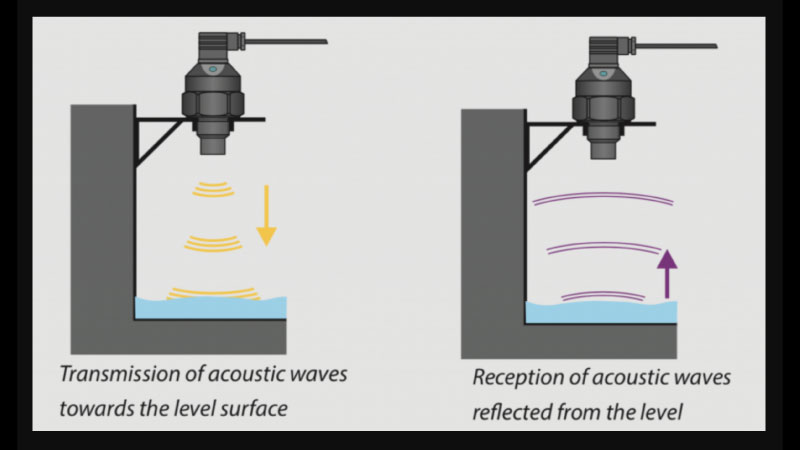

Ứng dụng cơ bản và phổ biến nhất của cảm biến siêu âm là đo khoảng cách đến vật thể. Chúng được dùng trong các thiết bị đo lường cầm tay hoặc tích hợp vào hệ thống tự động. Một ứng dụng quan trọng khác là đo mức chất lỏng hoặc chất rắn trong các bồn chứa, silo. Cảm biến được đặt phía trên bề mặt vật liệu cần đo khoảng cách đến mặt thoáng của chúng. Từ đó có thể tính toán được mức đầy vơi bên trong bồn chứa một cách chính xác nhất.
Ưu điểm lớn là phương pháp đo không tiếp xúc, không bị ảnh hưởng bởi màu sắc, độ trong suốt. Hay các đặc tính hóa học của chất lỏng, chất rắn bên trong bồn chứa đó nữa. Nó hoạt động tốt với nhiều loại vật liệu khác nhau như nước, xăng dầu, hóa chất, ngũ cốc… Cảm biến siêu âm đo mức giúp tự động hóa quá trình giám sát, kiểm soát mức nguyên liệu hiệu quả. Nó được ứng dụng nhiều trong công nghiệp hóa chất, thực phẩm, nông nghiệp và xử lý nước thải hiện nay.
2. Phát hiện Vật cản trong Robotics và Tự động hóa
Trong lĩnh vực robot và tự động hóa, cảm biến siêu âm đóng vai trò quan trọng trong việc phát hiện vật cản. Chúng được gắn trên các robot di động tự hành (Autonomous Mobile Robots – AMR) như robot hút bụi. Hay các robot công nghiệp trong nhà máy để giúp chúng di chuyển an toàn trong môi trường làm việc. Cảm biến liên tục phát sóng siêu âm ra phía trước và xung quanh để dò tìm vật cản.
Khi phát hiện có vật cản trong phạm vi hoạt động, cảm biến sẽ gửi tín hiệu về bộ điều khiển. Robot sẽ tự động dừng lại, đổi hướng hoặc thực hiện hành động né tránh phù hợp đã lập trình. Ưu điểm là cảm biến siêu âm có thể phát hiện được nhiều loại vật cản khác nhau hiệu quả. Kể cả các vật trong suốt như kính hoặc có bề mặt tối màu mà cảm biến quang khó nhận diện. Chúng cũng là lựa chọn phổ biến trong các dự án robot tự chế của cộng đồng yêu công nghệ. Ví dụ như các robot dò đường, tránh vật cản sử dụng Arduino hay Raspberry Pi rất thú vị.
3. Cảm biến lùi/đỗ xe trên Ô tô rất phổ biến

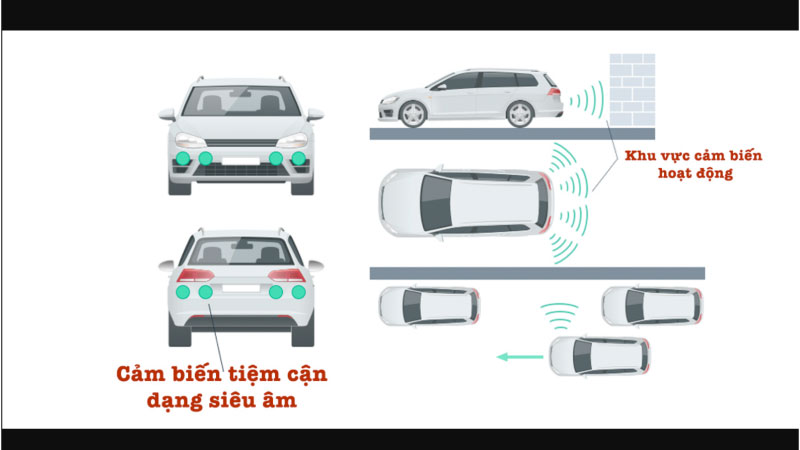

Một ứng dụng cực kỳ quen thuộc của cảm biến siêu âm là hệ thống hỗ trợ đỗ xe trên ô tô. Các cảm biến nhỏ được gắn trên cản trước và cản sau của xe ô tô hiện đại. Khi tài xế cài số lùi hoặc bật chế độ hỗ trợ đỗ xe, các cảm biến này sẽ hoạt động. Chúng liên tục phát sóng siêu âm và đo khoảng cách đến các vật cản xung quanh xe bạn.
Khi xe tiến lại gần vật cản (xe khác, tường, cột…), hệ thống sẽ phát ra cảnh báo bằng âm thanh “bíp bíp”. Tiếng bíp càng nhanh và liên tục thì khoảng cách đến vật cản càng gần hơn nữa đó. Một số hệ thống cao cấp còn hiển thị khoảng cách ước tính trên màn hình trung tâm của xe. Công nghệ này giúp tài xế đỗ xe, lùi xe an toàn hơn, đặc biệt trong không gian chật hẹp. Nó giảm thiểu nguy cơ va chạm không đáng có, rất hữu ích trong điều kiện giao thông đông đúc ở Hà Nội.
4. Ứng dụng đa dạng trong Công nghiệp và Sản xuất

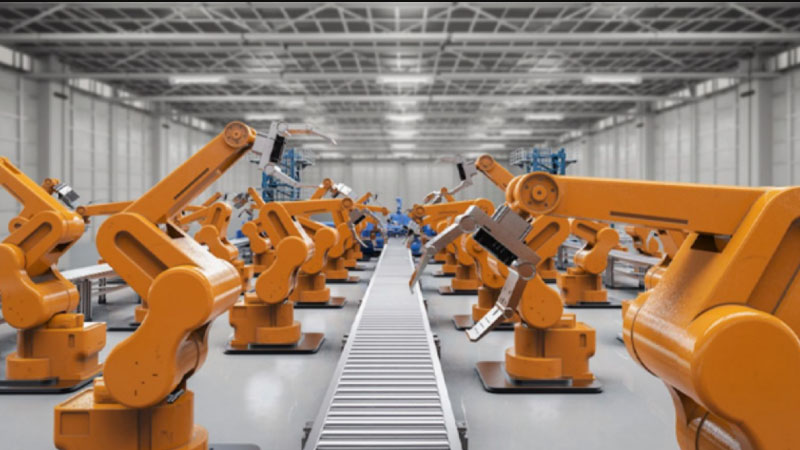

Cảm biến siêu âm được ứng dụng rất rộng rãi trong nhiều ngành công nghiệp khác nhau để tự động hóa. Chúng được dùng để kiểm soát quy trình sản xuất, ví dụ như phát hiện vị trí của sản phẩm. Hoặc dùng để đếm số lượng sản phẩm di chuyển trên băng chuyền một cách chính xác nhất. Trong các hệ thống cấp liệu tự động, cảm biến siêu âm dùng để phát hiện sự hiện diện hoặc vơi đi. Nó giúp kiểm soát mức nguyên liệu trong phễu chứa hoặc đường ống dẫn liệu hiệu quả cao.
Chúng cũng được dùng để kiểm soát vòng lặp (loop control) cho các vật liệu dạng cuộn như giấy, vải, kim loại. Cảm biến đo khoảng cách đến bề mặt cuộn vật liệu để điều chỉnh tốc độ cuốn hoặc xả phù hợp. Ngoài ra, cảm biến siêu âm còn hỗ trợ định vị cho cánh tay robot trong các dây chuyền lắp ráp. Hay kiểm tra sự hiện diện của đối tượng trong các khuôn dập, máy ép một cách an toàn. Khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt là ưu điểm lớn của loại cảm biến này.
5. Ứng dụng trong Y tế (vai trò hỗ trợ đo lường)

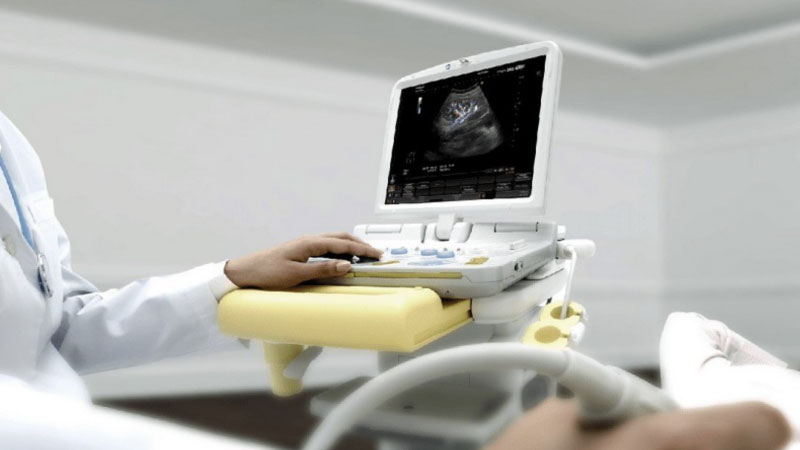

Trong lĩnh vực y tế, thuật ngữ “siêu âm” thường gắn liền với kỹ thuật chẩn đoán hình ảnh quen thuộc. Kỹ thuật đó sử dụng sóng siêu âm tần số cao hơn nhiều để tạo hình ảnh bên trong cơ thể. Tuy nhiên, các cảm biến siêu âm đo khoảng cách đơn giản hơn cũng có những ứng dụng nhất định. Chúng có thể được dùng trong các thiết bị y tế để đo lường không tiếp xúc một cách an toàn.
Ví dụ, đo khoảng cách để điều chỉnh vị trí giường bệnh hoặc các thiết bị hỗ trợ bệnh nhân khác. Hoặc dùng trong các hệ thống theo dõi hơi thở bằng cách đo sự di chuyển của lồng ngực bệnh nhân. Một số thiết bị đo chiều cao điện tử cũng có thể sử dụng cảm biến siêu âm để xác định khoảng cách. Ưu điểm không tiếp xúc giúp đảm bảo vệ sinh và an toàn cho người bệnh khi sử dụng thiết bị. Mặc dù không phổ biến như trong công nghiệp, cảm biến siêu âm vẫn đóng góp vai trò hỗ trợ nhất định.
6. Hệ thống An ninh/Báo động phát hiện xâm nhập
Cảm biến siêu âm cũng có thể được ứng dụng trong một số hệ thống an ninh để phát hiện sự xâm nhập. Nguyên lý hoạt động là cảm biến liên tục phát và nhận sóng siêu âm trong một khu vực bảo vệ. Khi có người hoặc vật thể di chuyển vào khu vực đó, nó sẽ làm thay đổi mẫu sóng phản xạ. Hệ thống sẽ phát hiện sự thay đổi này và kích hoạt tín hiệu báo động cảnh báo cho chủ nhà.
Ưu điểm của phương pháp này là có thể phát hiện chuyển động ngay cả trong bóng tối hoàn toàn. Tuy nhiên, nó ít phổ biến hơn so với các cảm biến hồng ngoại thụ động (PIR) trong hệ thống báo động. Do cảm biến này có thể bị ảnh hưởng bởi chuyển động của không khí (gió, quạt). Hoặc các vật thể không mong muốn khác trong môi trường (rèm cửa bay, thú cưng di chuyển). Dù vậy, nó vẫn là một công nghệ có thể được cân nhắc cho các ứng dụng an ninh cụ thể.
7. Đo tốc độ gió/Lưu lượng dòng chảy (Chuyên dụng)

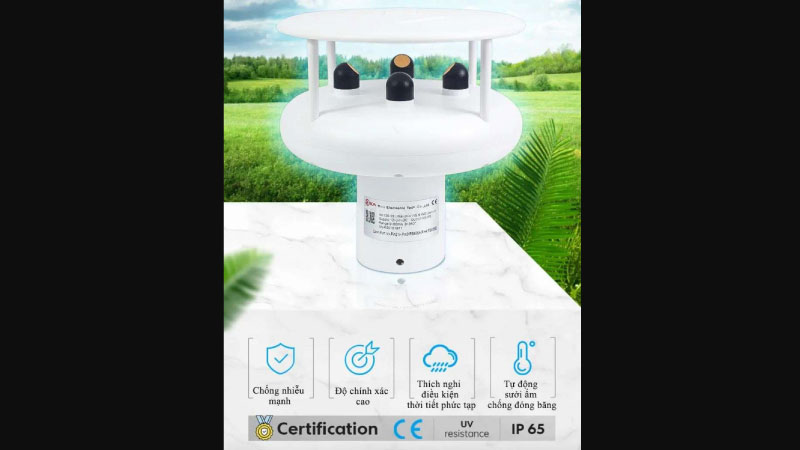

Một ứng dụng chuyên sâu hơn của cảm biến siêu âm là trong các thiết bị đo tốc độ gió. Hoặc đo lưu lượng dòng chảy của chất lỏng, khí trong đường ống (flow meter) thật chính xác. Nguyên lý dựa trên việc đo thời gian truyền sóng siêu âm giữa hai điểm trong môi trường chuyển động. Thời gian sóng âm truyền xuôi dòng sẽ nhanh hơn thời gian truyền ngược dòng một chút ít thôi.
Từ sự chênh lệch thời gian rất nhỏ này, thiết bị có thể tính toán được tốc độ của dòng chảy. Cảm biến đo gió siêu âm không có bộ phận cơ khí chuyển động như loại cánh quạt truyền thống. Do đó nó bền hơn, ít cần bảo trì và hoạt động tốt trong điều kiện khắc nghiệt hơn. Cảm biến đo lưu lượng siêu âm cũng có ưu điểm là không cản trở dòng chảy trong đường ống. Các ứng dụng này đòi hỏi thiết kế cảm biến và mạch xử lý tín hiệu phức tạp, chuyên dụng hơn nhiều.
8. Thiết bị hỗ trợ người khiếm thị di chuyển an toàn
Công nghệ cảm biến siêu âm cũng mang lại lợi ích thiết thực cho người khiếm thị trong cuộc sống. Các cây gậy dò đường thông minh có thể được trang bị cảm biến siêu âm ở đầu gậy. Cảm biến này giúp phát hiện các vật cản ở phía trước trong phạm vi vài mét cho người dùng. Khi phát hiện vật cản, gậy sẽ rung lên hoặc phát ra âm thanh để cảnh báo người dùng.

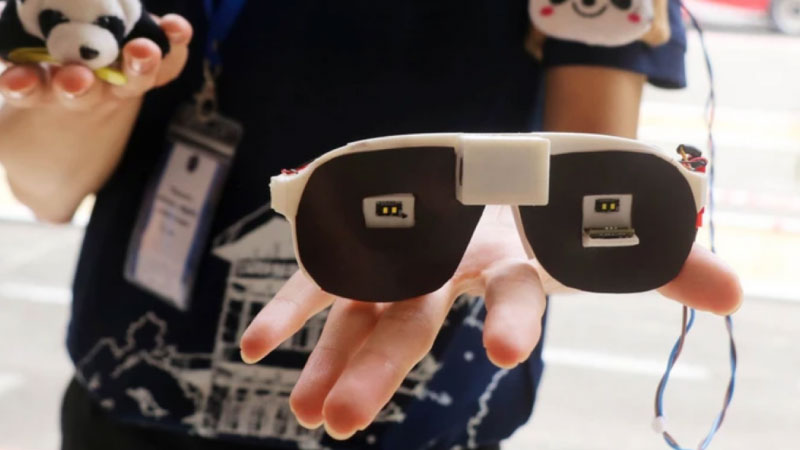

Một số thiết bị đeo tay hoặc gắn trên người cũng sử dụng nguyên lý tương tự cảm biến siêu âm này. Chúng giúp người khiếm thị cảm nhận tốt hơn về môi trường xung quanh và tránh va chạm hiệu quả. Khả năng phát hiện vật cản ở các độ cao khác nhau (kể cả vật thể lơ lửng). Đây là ưu điểm so với gậy dò đường truyền thống chỉ phát hiện vật thể dưới thấp mà thôi. Công nghệ này góp phần nâng cao sự tự tin và an toàn cho người khiếm thị khi di chuyển độc lập.
Ưu điểm và Nhược điểm Cần Biết Của Cảm Biến Siêu Âm
Giống như mọi công nghệ khác, cảm biến siêu âm cũng có những ưu điểm và hạn chế riêng biệt. Ưu điểm nổi bật là khả năng đo khoảng cách không tiếp xúc, đảm bảo an toàn và vệ sinh. Nó hoạt động tốt trong môi trường tối, không bị ảnh hưởng bởi ánh sáng xung quanh vật thể. Cảm biến siêu âm có thể phát hiện được nhiều loại vật liệu khác nhau, kể cả vật trong suốt, bóng loáng. Chúng thường có giá thành tương đối thấp, dễ dàng tích hợp vào các hệ thống, dự án DIY khác nhau.

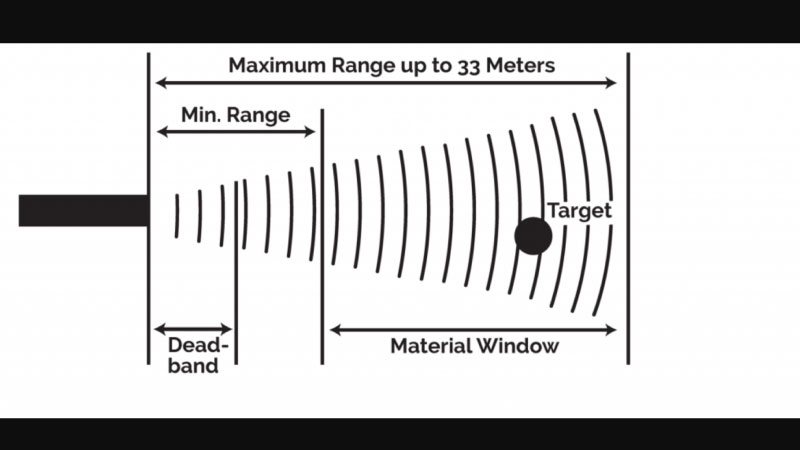

Tuy nhiên, nhược điểm cũng tồn tại khá nhiều cần phải được cân nhắc kỹ lưỡng trước khi dùng. Độ chính xác của cảm biến bị ảnh hưởng bởi nhiệt độ, độ ẩm làm thay đổi tốc độ âm thanh. Nó khó phát hiện các vật liệu hấp thụ âm thanh tốt như vải mềm, xốp, bông len. Cảm biến siêu âm thường có khoảng cách đo tối thiểu, không thể đo vật ở quá gần được. Tốc độ phản hồi chậm hơn so với cảm biến quang học (ánh sáng) hay hồng ngoại trong thực tế. Chùm sóng siêu âm phát ra có dạng hình nón, có thể bị ảnh hưởng bởi vật cản không mong muốn.
Kết Luận
Qua bài viết này, bạn đã có câu trả lời rõ ràng về cảm biến siêu âm. Đây là thiết bị đo khoảng cách bằng sóng siêu âm tần số cao vô cùng tiện lợi. Nguyên lý dựa trên việc đo thời gian sóng âm truyền đến rồi phản xạ quay trở lại. Công nghệ này cho phép đo lường không tiếp xúc, an toàn và có độ chính xác cao. Cảm biến này giúp người dùng dễ dàng kiểm soát khoảng cách trong nhiều ứng dụng thực tế.
Cảm biến siêu âm được dùng rộng rãi trong công nghiệp, y tế, giao thông và tự động hóa. Nó có mặt trong xe hơi thông minh, dây chuyền sản xuất và các thiết bị hỗ trợ y tế. Việc hiểu rõ ưu điểm, nhược điểm sẽ giúp bạn ứng dụng hiệu quả thiết bị hiện đại này. Mặc dù còn giới hạn ở môi trường ồn hoặc vật thể mềm, nó vẫn rất đáng tin cậy. Cảm biến siêu âm là một phần không thể thiếu trong công nghệ hiện đại và tương lai.
