Trong thế giới của điện và điện tử, có những linh kiện nhỏ bé nhưng lại đóng vai trò cực kỳ quan trọng. Chúng xuất hiện trong hầu hết mọi mạch điện, từ những thiết bị đơn giản đến phức tạp. Một trong những linh kiện nền tảng đó chính là điện trở. Mặc dù là một khái niệm cơ bản trong chương trình vật lý, nhiều người vẫn chưa thực sự hiểu rõ điện trở là gì. Hay vai trò và tầm quan trọng của nó trong việc vận hành các thiết bị điện tử. Bài viết này sẽ cung cấp một cái nhìn toàn diện, giúp bạn hiểu sâu hơn về bản chất điện trở là gì. Cùng với đó là các công thức, phân loại và ứng dụng thực tế của linh kiện không thể thiếu này.
Giải Thích Chi Tiết: Điện Trở Là Gì?
Để có một cái nhìn khoa học, chúng ta cần tìm hiểu về định nghĩa và các định luật liên quan.
1. Định Nghĩa Khoa Học Về Điện Trở
Điện trở là gì? Trong vật lý học, điện trở (tiếng Anh: Resistance) là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của một vật dẫn điện. Khi các hạt mang điện (electron) di chuyển qua một vật dẫn, chúng sẽ va chạm với các nguyên tử. Hay các ion trong cấu trúc mạng tinh thể của vật liệu đó. Sự va chạm này tạo ra một sự cản trở đối với dòng chảy của các electron. Mức độ cản trở này nhiều hay ít chính là điện trở của vật dẫn đó.
Hãy tưởng tượng dòng điện như dòng nước chảy trong một đường ống. Nếu đường ống hẹp, gồ ghề hoặc có nhiều vật cản, dòng nước sẽ chảy qua khó khăn hơn. Tương tự, một vật dẫn có điện trở lớn sẽ làm cho dòng điện khó đi qua hơn. Ngược lại, một vật dẫn có điện trở nhỏ sẽ cho phép dòng điện đi qua một cách dễ dàng. Mọi vật liệu dẫn điện đều có điện trở, dù ít hay nhiều. Kể cả những kim loại dẫn điện tốt nhất như bạc, đồng cũng có một giá trị điện trở nhất định.
2. Đơn Vị và Ký Hiệu Của Điện Trở
- Đơn vị đo:
- – Đơn vị đo điện trở trong Hệ đo lường quốc tế (SI) là Ohm, được đặt theo tên của nhà vật lý người Đức Georg Ohm.
- – Ký hiệu của Ohm là chữ cái Hy Lạp omega viết hoa: Ω.
- – Các bội số thường dùng của Ohm bao gồm Kilohm (kΩ = 1.000 Ω) và Megohm (MΩ = 1.000.000 Ω).
- Ký hiệu trong sơ đồ mạch điện:
- – Điện trở thường được ký hiệu bằng chữ R.
- – Trong các sơ đồ mạch điện, nó được biểu diễn bằng một hình chữ nhật. Hoặc một đường zíc zắc, tùy thuộc vào tiêu chuẩn của từng khu vực.`
Việc nắm vững các ký hiệu và đơn vị này là bước đầu tiên để có thể đọc hiểu các sơ đồ mạch điện.
3. Định Luật Ôm (Ohm’s Law): Mối Quan Hệ Vàng (U = I x R)
Định luật Ôm là một trong những định luật vật lý nền tảng nhất trong lĩnh vực điện học. Nó mô tả mối quan hệ giữa ba đại lượng cơ bản trong một mạch điện: hiệu điện thế, cường độ dòng điện và điện trở. Định luật này, được phát biểu bởi Georg Ohm, cho rằng: “Cường độ dòng điện chạy qua một vật dẫn tỷ lệ thuận với hiệu điện thế giữa hai đầu vật dẫn và tỷ lệ nghịch với điện trở của vật dẫn đó”.
Công thức toán học của Định luật Ôm được biểu diễn như sau:
Từ đó, chúng ta có thể suy ra các công thức liên quan:
-
*
Trong đó:
- I: Cường độ dòng điện (đơn vị: Ampe – A).
- U: Hiệu điện thế (đơn vị: Volt – V).
- R: Điện trở (đơn vị: Ohm – Ω).
Định luật này cho thấy, với cùng một hiệu điện thế, vật dẫn nào có điện trở càng lớn. Thì cường độ dòng điện chạy qua nó sẽ càng nhỏ và ngược lại. Đây là nguyên tắc cốt lõi giải thích vai trò của điện trở trong việc điều khiển dòng điện.
Các Yếu Tố Ảnh Hưởng Đến Giá Trị Của Một Điện Trở – Điện trở là gì
Giá trị điện trở của một vật dẫn không phải là ngẫu nhiên mà phụ thuộc vào bốn yếu tố chính.
1. Điện Trở Suất Của Vật Liệu (ρ)
Điện trở suất (ký hiệu: ρ – rho) là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của chính vật liệu đó. Mỗi loại vật liệu khác nhau sẽ có một giá trị điện trở suất khác nhau. Đây là một thuộc tính nội tại, không phụ thuộc vào hình dạng hay kích thước của vật dẫn. Vật liệu có điện trở suất càng lớn thì khả năng cản trở dòng điện càng mạnh và ngược lại.
- Vật liệu dẫn điện tốt:
- – Như bạc, đồng, vàng, nhôm… có điện trở suất rất thấp. Chúng cho phép dòng điện đi qua một cách dễ dàng, thường được dùng làm dây dẫn.
- Vật liệu cách điện:
- – Như nhựa, cao su, sứ, thủy tinh… có điện trở suất cực kỳ lớn. Chúng gần như không cho dòng điện đi qua, được dùng để làm vỏ bọc an toàn.
- Vật liệu bán dẫn:
- – Như Silic, Germanium… có điện trở suất nằm giữa hai nhóm trên. Khả năng dẫn điện của chúng có thể được thay đổi, là nền tảng của ngành công nghiệp điện tử.
2. Chiều Dài Của Vật Dẫn (l)
Chiều dài của vật dẫn có ảnh hưởng tỷ lệ thuận với giá trị điện trở của nó. Điều này có nghĩa là, với cùng một vật liệu và cùng một tiết diện. Dây dẫn nào có chiều dài càng lớn thì điện trở của nó sẽ càng cao. Hãy tưởng tượng các electron phải di chuyển một quãng đường dài hơn. Chúng sẽ va chạm với nhiều nguyên tử hơn trên đường đi, do đó gặp phải sự cản trở lớn hơn.
Đây là lý do tại sao trong các hệ thống truyền tải điện đi xa, người ta phải tính đến sự hao phí. Hao phí năng lượng do điện trở của đường dây gây ra một cách rất cẩn thận. Ngược lại, một đoạn dây dẫn ngắn sẽ có điện trở nhỏ hơn. Nguyên tắc này rất quan trọng trong việc thiết kế các mạch điện tử. Nơi mà độ dài của các đường mạch trên bo mạch cũng ảnh hưởng đến hiệu suất hoạt động.
3. Tiết Diện Của Vật Dẫn (S)
Tiết diện của vật dẫn, tức là độ dày hay “độ lớn” của mặt cắt ngang của nó. Nó có ảnh hưởng tỷ lệ nghịch với giá trị điện trở, một yếu tố rất quan trọng. Điều này có nghĩa là, với cùng một vật liệu và cùng một chiều dài. Dây dẫn nào có tiết diện càng lớn (dây càng dày) thì điện trở của nó sẽ càng nhỏ. Hãy quay lại với ví dụ về dòng nước chảy trong ống, một đường ống có đường kính lớn. Nó sẽ cho phép một lưu lượng nước lớn hơn chảy qua một cách dễ dàng hơn.
Tương tự, một dây dẫn có tiết diện lớn cung cấp nhiều “không gian” hơn cho các electron di chuyển. Làm giảm mật độ va chạm và giúp dòng điện đi qua dễ dàng hơn. Đây là lý do tại sao các dây cáp điện cao thế hoặc các dây dẫn cho các thiết bị công suất lớn. Chúng thường được làm rất dày để giảm điện trở, tránh hao phí năng lượng và phát nhiệt. Ngược lại, các dây dẫn mỏng sẽ có điện trở cao hơn.
4. Công Thức Tính Điện Trở Của Dây Dẫn
Mối quan hệ giữa điện trở và ba yếu tố trên (điện trở suất, chiều dài, tiết diện). Nó được tổng hợp lại trong một công thức vật lý quan trọng sau đây:
Trong đó:
- R: Điện trở của vật dẫn (đơn vị: Ohm – Ω).
- ρ (rho): Điện trở suất của vật liệu làm vật dẫn (đơn vị: Ohm-mét – Ω.m).
- l: Chiều dài của vật dẫn (đơn vị: mét – m).
- S: Tiết diện của vật dẫn (đơn vị: mét vuông – m²).
Công thức này cho phép các kỹ sư, nhà khoa học tính toán và lựa chọn vật liệu, kích thước dây dẫn. Sao cho phù hợp với yêu cầu về điện trở trong một mạch điện cụ thể. Nó là công cụ nền tảng trong việc thiết kế và chế tạo các linh kiện điện tử.
5. Ảnh Hưởng Của Nhiệt Độ Đến Điện Trở
Nhiệt độ cũng là một yếu tố quan trọng có thể làm thay đổi giá trị điện trở của một vật liệu.
- Đối với hầu hết các kim loại (vật dẫn điện):
- – Khi nhiệt độ tăng, các nguyên tử trong mạng tinh thể sẽ dao động mạnh hơn.
- – Điều này làm tăng xác suất va chạm của các electron với các nguyên tử. Do đó làm tăng sự cản trở dòng điện, tức là điện trở tăng theo nhiệt độ.
- Đối với các chất bán dẫn và chất điện phân:
- – Ngược lại, khi nhiệt độ tăng, điện trở của chúng thường giảm xuống. Do có nhiều hạt mang điện tự do được tạo ra hơn.
Sự phụ thuộc của điện trở vào nhiệt độ được ứng dụng để chế tạo các nhiệt kế điện trở. Hoặc các cảm biến nhiệt, nhưng cũng là một yếu tố gây ra sự không ổn định. Mà các kỹ sư cần phải tính đến khi thiết kế các mạch điện tử nhạy cảm.
Phân Loại và Cách Đọc Giá Trị Điện Trở – Điện trở là gì
Trong thực tế, điện trở được sản xuất dưới nhiều hình dạng và loại khác nhau.
1. Phân Loại Điện Trở: Cố Định và Biến Trở

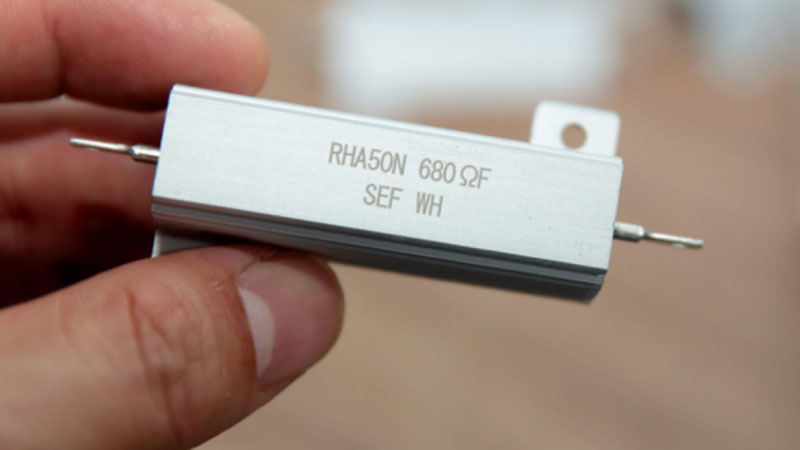

- Điện trở cố định (Fixed Resistor):
- – Đây là loại phổ biến nhất, có một giá trị điện trở không đổi đã được nhà sản xuất xác định.
- – Chúng được sử dụng để thiết lập một giá trị cản trở cố định trong mạch.
- – Điện trở than, điện trở màng kim loại, điện trở dây quấn là các loại điện trở cố định.
- Biến trở (Variable Resistor) và Chiết áp (Potentiometer):
- – Đây là loại điện trở có giá trị có thể điều chỉnh được.
- – Chúng thường có một con chạy hoặc một núm vặn để người dùng thay đổi giá trị điện trở.
- – Biến trở được dùng trong các mạch cần điều chỉnh, ví dụ như núm vặn âm lượng (volume). Hay điều chỉnh độ sáng của đèn, một ứng dụng quen thuộc khi tìm hiểu điện trở là gì.

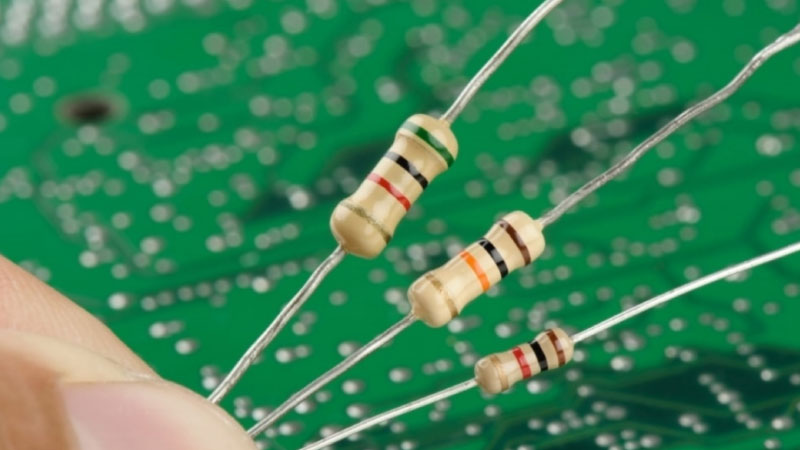

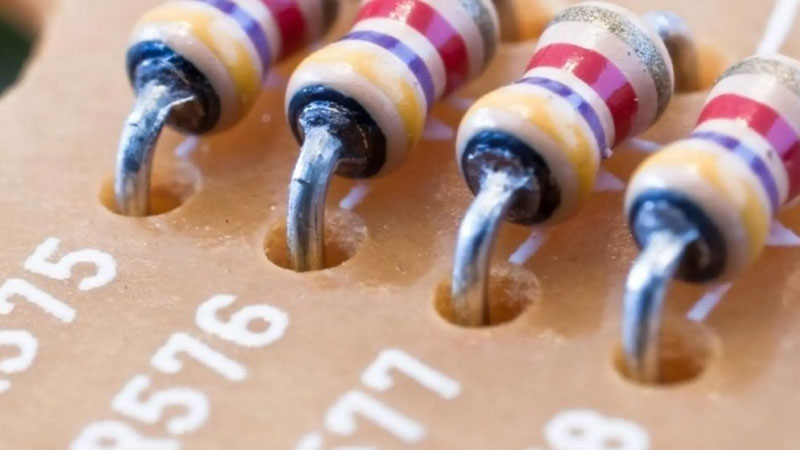

2. Hướng Dẫn Đọc Giá Trị Điện Trở Bằng Vạch Màu
Các điện trở cố định thường quá nhỏ để in giá trị trực tiếp lên thân. Do đó, người ta sử dụng một hệ thống các vạch màu để quy ước giá trị của chúng. Đối với điện trở 4 vạch màu (phổ biến nhất):
- Vạch 1 và 2: Chỉ hai chữ số đầu tiên của giá trị điện trở.
- Vạch 3 (Vạch nhân): Chỉ số mũ của 10 cần nhân với hai chữ số đầu. (Ví dụ: vạch màu cam ứng với 10³ = 1.000).
- Vạch 4 (Vạch sai số): Chỉ mức độ sai số cho phép của điện trở (ví dụ: vạch nhũ vàng là ±5%).
Bảng quy ước màu: Đen (0), Nâu (1), Đỏ (2), Cam (3), Vàng (4), Lục (5), Lam (6), Tím (7), Xám (8), Trắng (9).
- Ví dụ: Một điện trở có các vạch: Vàng – Tím – Cam – Nhũ Vàng.
- – Vàng (4), Tím (7) -> Chữ số là 47.
- – Cam (3) -> Nhân với 10³ = 1.000.
- – Giá trị: 47 x 1.000 = 47.000 Ω = 47 kΩ.
- – Nhũ Vàng -> Sai số ±5%.
Kết Luận
Qua những phân tích chi tiết trên, hy vọng bạn đã có một câu trả lời toàn diện cho câu hỏi “điện trở là gì?”. Đây là một đại lượng vật lý cơ bản nhưng lại có vai trò nền tảng trong toàn bộ lĩnh vực điện. Và điện tử, từ những khái niệm đơn giản đến các ứng dụng phức tạp. Nó là sự cản trở dòng điện, được đo bằng Ohm và tuân theo Định luật Ôm một cách chặt chẽ. Việc hiểu rõ các yếu tố ảnh hưởng đến điện trở và các cách mắc trong mạch. Nó là kiến thức cốt lõi cho bất kỳ ai muốn tìm hiểu hoặc làm việc trong ngành điện tử.
Từ việc hạn chế dòng điện, chia hiệu điện thế đến việc tạo ra nhiệt năng. Vai trò của linh kiện điện trở là không thể thiếu trong việc đảm bảo các mạch điện hoạt động. Chúng hoạt động một cách ổn định, chính xác và an toàn như đã được thiết kế. Nắm vững các kiến thức về điện trở không chỉ giúp bạn học tốt môn vật lý. Mà còn mở ra cánh cửa để bạn có thể khám phá và sáng tạo ra các thiết bị điện tử.
